Кабель гибкий экранированный для подвижного соединения Эластокаб КГЭТпТп-(2-4)х(0,35-70)/6*-Т100
Эластокаб КГЭТпПу - экранированный кабель с низким емкостным сопротивлением для фиксированной установки, подключения подвижных устройств. Применяется для сверхгибкого соединения электрооборудования и приборов с номинальным постоянным напряжением до 1000 В на автомобильном транспорте, где требуется электромагнитная совместимость.
Предназначен для соединения датчиков, исполнительных механизмов и электронных модулей в условиях вибрации, ограниченного пространства и повышенной влажности. Обеспечивает защиту от электромагнитных помех, что делает его подходящим для электроники автомобилей, судов, спецтехники, а также робототехнических систем. Предназначен для укладки в труднодоступных местах.
ТУ 29.31.10 - 020 - 13390563-2023
| Количество жил х сечение, мм2 | Наружный диаметр, мм | Вес кг/м |
| 2 х 2,5 | 9,6 | 114,2 |
| 2 х 4,0 | 11,0 | 161,0 |
| 2 х 6,0 | 12,4 | 215,5 |
| 2 х 10,0 | 16,2 | 346,9 |
| 3 х 2,5 | 10,1 | 146,3 |
| 3 х 4,0 | 11,4 | 211,7 |
| 3 х 6,0 | 13,3 | 288,4 |
| 4 х 2,5 | 11,2 | 184,1 |
| 4 х 4,0 | 12,0 | 266,5 |
| 4 х 6,0 | 14,8 | 413,9 |
| 4 х 35,0 | 18,9 | 1983,3 |
| 4 х 50,0 | 23,9 | 2585,6 |
| 4 х 95,0 | 28,0 | 4615,2 |
| 6 х 2,5 | 14,6 | 312,3 |
| 7 х 1,0 | 10,5 | 187,1 |
Возможно выполнение с 5, 6 и 7 изолированными жилами.
 Маркировка жил: |
Черные с маркировкой U/L1/C/L+; V/L2; W/L3/D/L-; GN/YE жила заземления. Допускается иная расцветка по согласованию с потребителем |

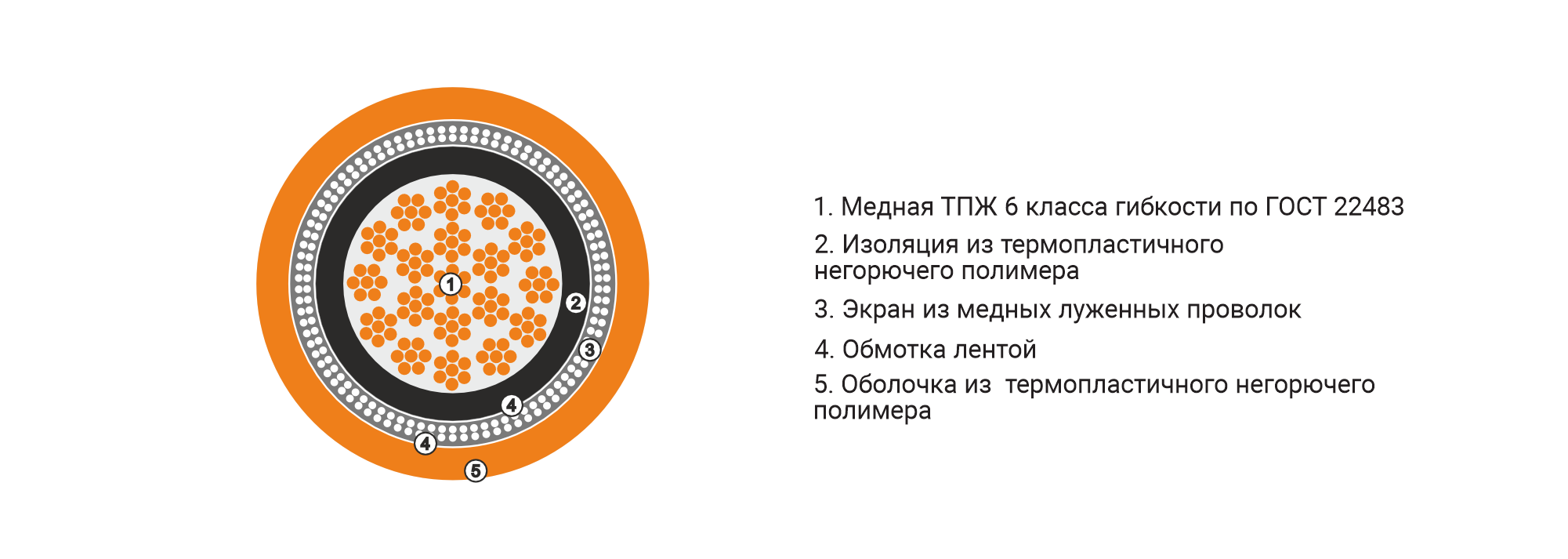

 Конструкция жилы: |
Жилы из медных проволок 5-6 класса гибкости |
 Минимальный радиус изгиба: |
при неподвижном применении:5 D при подвижном применении: 7.5 D |
 Номинальное напряжение: |
600/1000В |
 Температурный диапазон: |
Температура эксплуатации: от -40° С до +100° С |
 Электрические испытания: |
Проверка сопротивления жилы, сопротивления изоляции, испытание напряжением |
УПАКОВКА И МАРКИРОВКА
Кабели поставляются на деревянных барабанах с диаметром шейки не менее 40 номинальных диаметров кабеля. Нижний конец кабеля длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично запаяны. Упаковка кабеля соответствует требованиям ГОСТ 18690. На прикрепленном к барабану ярлыке указывается: товарный знак, условное обозначение кабеля, дата изготовления (месяц, год), длина кабеля в метрах, масса брутто и нетто в килограммах. На щеке каждого барабана наносятся манипуляционные знаки в соответствии с ГОСТ 14192. Каждую партию кабелей снабжают документом о качестве, в котором указана следующая информация: страна производитель; товарный знак или наименование предприятия – изготовителя; условное обозначение кабеля; номер ТУ; номер партии или заказа; длина кабеля, м; дата изготовления (месяц, год); штамп технического контроля предприятия – изготовителя.
