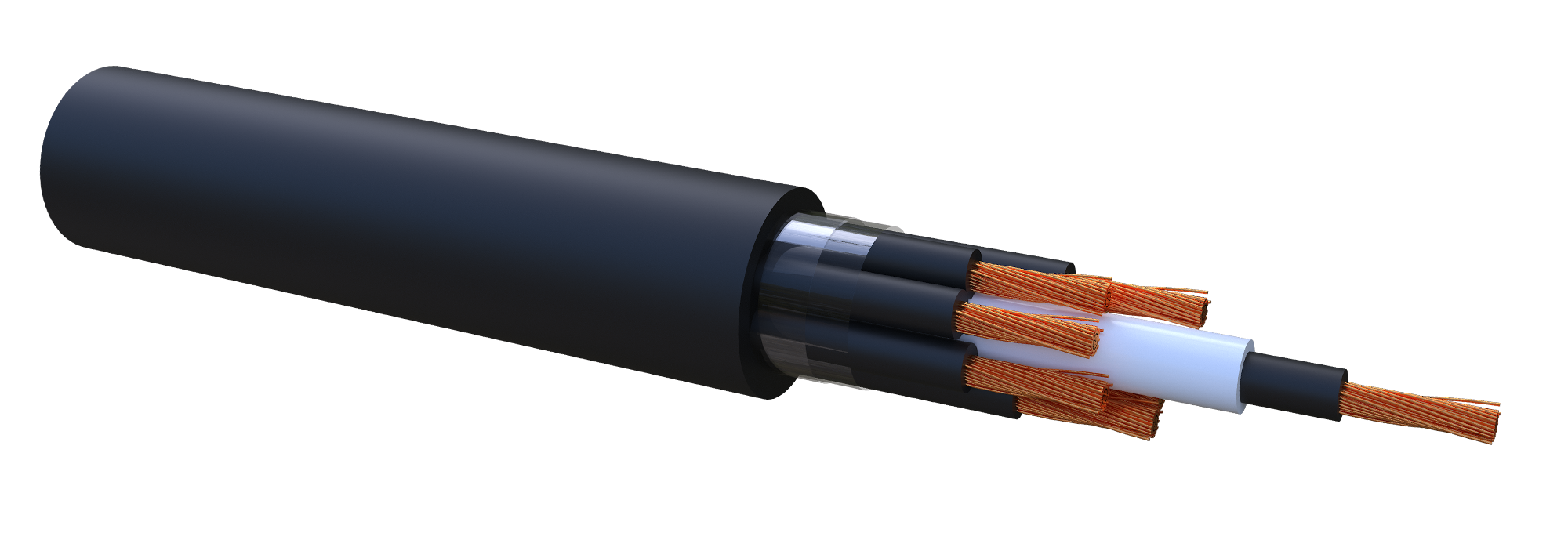

Акустический (спикерный) кабель типа HybroAudio (многожильный) КВТ-8х
Качественный и надежный акустический кабель повышенной гибкости, полностью российского производства. Проводники изготовлены из чистой электротехнической
меди. Внешняя оболочка и изоляция проводников – полимерная композиция повышенной пластичности. Предназначен для подключения элементов акустических систем, используется в профессиональных вещательных системах. Низкое электрическое сопротивление позволяет точно и чисто передавать аудиосигнал. Кабель легко разделывается для монтажа, за счет применения специального состава между слоями изоляции. Для идентификации ТПЖ используется цифровая маркировка.
ТУ 27.32.13-018-13390563-2022
|
Конструкция
|
Внешний диаметр, мм
|
Масса, кг\км
|
Электрическое сопротивление ТПЖ,
не более Ом/км по ГОСТ 22483
|
Радиус изгиба, мм
|
|
8х1,5
|
10,0
|
189
|
13,30
|
100
|
|
8х2,5
|
12,0
|
289
|
7,98
|
120
|
|
8х4,0
|
15,1
|
495
|
4,95
|
150
|
Номинальное переменное напряжение до 220В (для систем 220/380В) или постоянное напряжение до 700В. Испытание напряжением по ГОСТ 23286.
Выпускается по ТУ 27.32.13-018-13390563-2022.
Соответствует требованиям:
ТРТС 004/2011. О безопасности низковольтного оборудования.
ГОСТ 12.2.007.14075. Система стандартов безопасности труда. Кабели и кабельная арматура.
ГОСТ 15150. Условия хранения продукции.
Сертификат соответствия:
№ ЕАЭС C-RU.ЯД01.В.00190/23 Серия RU № 0424810.
 Диапазон рабочих температур |
от -40 до +70°С |
| Температура монтажа |
до -15°С |
 Минимальный радиус изгиба |
10 D |
 Срок хранения кабеля |
при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – не менее 25 лет. Исчисляется с момента изготовления кабеля. |
 Гарантия завода изготовителя |
3 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты реализации кабеля заводом-изготовителем |
Кабель предназначен для стационарной, внутренней и внешней прокладки.
Может эксплуатироваться в условиях умеренного климата. Климатическое исполнения – УХЛ.
Категория размещения – 1, 2 по ГОСТ 15150.
Провода должны поставляться на деревянных барабанах или бухтах. Бухты должны быть перевязаны не менее чем в 3х местах и обернуты в стрейч-пленку. Количество отрезков на барабане и в бухте не ограничивается. Масса бухты должна быть не более 15 кг. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично запаяны. Упаковка кабелей соответствует требованиям ГОСТ 18690.
На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на кабель и основные данные по заказу в соответствии с требованиями ТУ
