Оптический огнестойкий кабель марки ОКМнг(А)- FRHF

Огнестойкий оптический кабель марки OKМнг(A)-FRHF (FE180/E30) АО «Электропровод» предназначен для передачи информационного сигнала в составе волоконно-оптических линий связи, управления и контроля, систем мониторинга, а так же в составе оптической огнестойкой кабельной линии.



Параметры Показатели
  fire   Огнестойкость при воздействии открытого пламени не менее 120 мин
 растяжимость   Длительно допустимая растягивающая нагрузка до 3.0 кН
 раздавливающая  Допустимая раздавливающая нагрузка, не менее 0,2 кН/см
 ударная  Допустимое ударное воздействие, не менее 20,0 Дж
 динамические изгибы  Динамические изгибы 20 циклов изгибов на угол ± 90º при температуре до минус 10 °С.
 осевые  Осевые закручивания 10 циклов осевого кручения на угол ± 360° на длине не более 4 м, при
нормальной температуре окружающей среды.
 wet  Устойчивость к повышенной влажности до 98 % при температуре 35 °С.
 температура   Температура монтажа -10°C
 эксплуатация     Температура эксплуатации от – 30 до + 60°C
 минимальный радиус    Минимальный радиус изгиба 20 D
  срок службы    Срок службы кабеля 40 лет
 срок хранения   Срок хранения кабеля в упаковке поставщика в отапливаемых помещениях -
15 лет, при хранении в полевых условиях под навесом – 10 лет. Срок
хранения входит в срок службы кабелей.
 гарантия завода    Гарантия завода изготовителя 2 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с
даты ввода в эксплуатацию, но не позднее 6 месяцев с даты
реализации кабеля заводом-изготовителем



 количествоволокон   Кол-во волокон 4-96
 диаметр кабеля   Диаметр кабеля, мм 14,6 ± 0,5
 вес   Вес кабеля кг/км 430

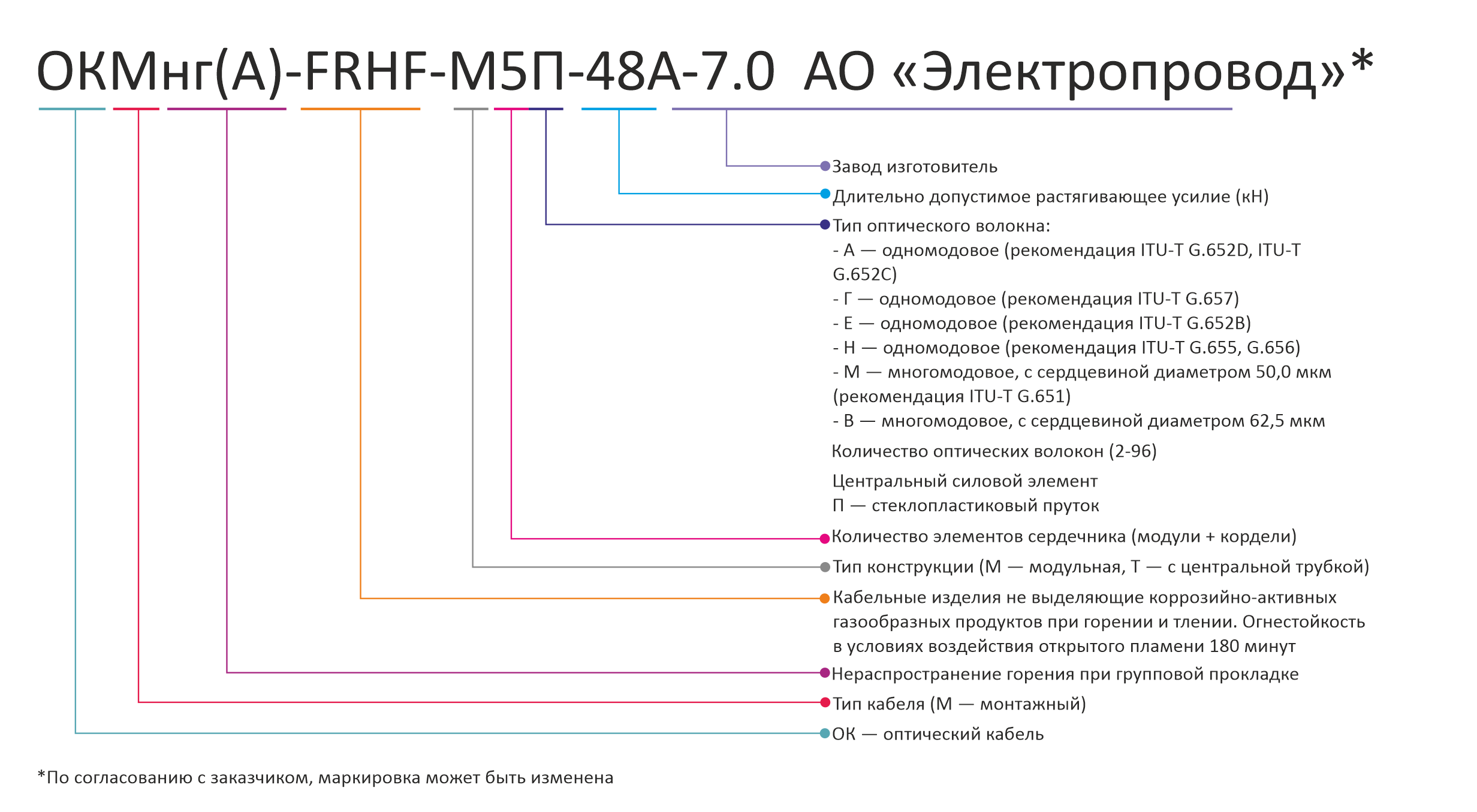

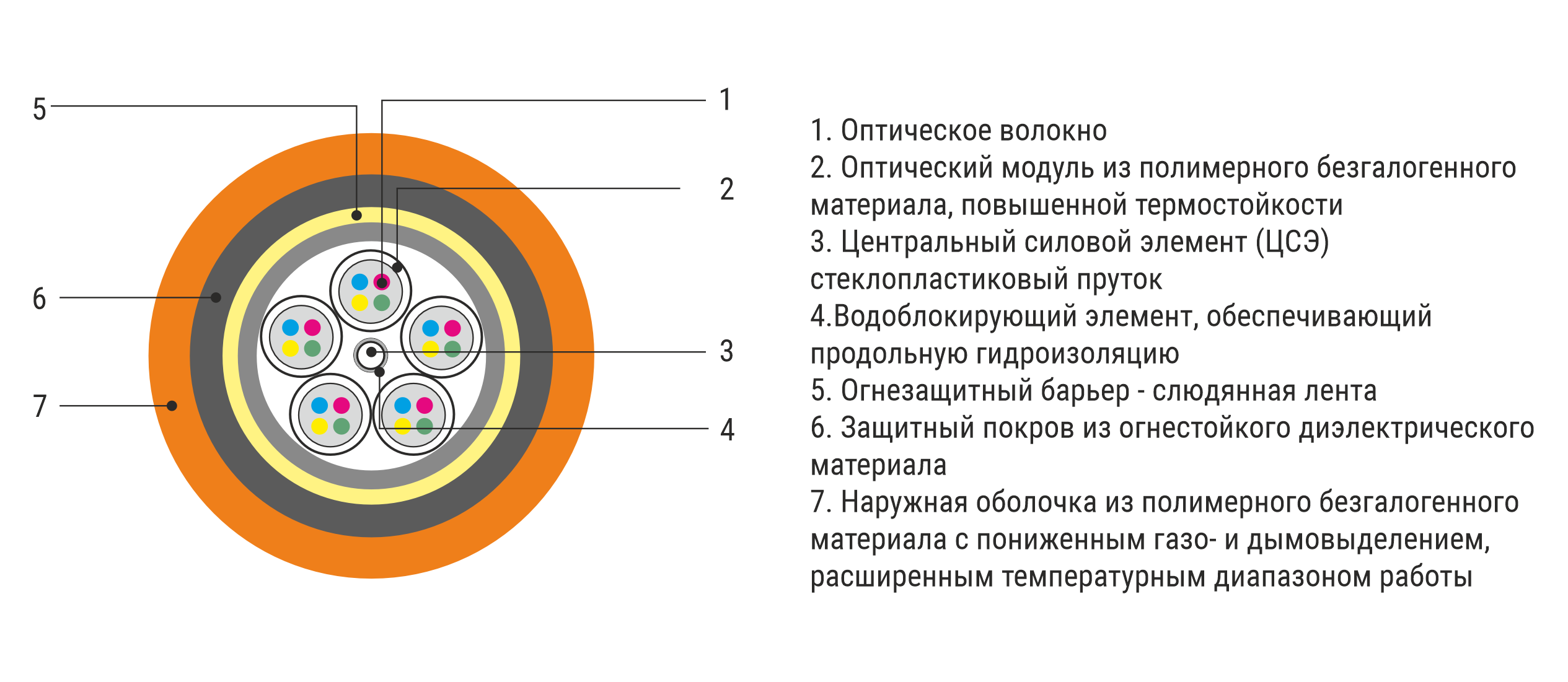

okm

Огнестойкий оптический кабель (ОК) марки ОКМнг(А)-FRHF, не содержащий галогенов, соответствует категории (А) по нераспространению горения по ГОСТ IEC60332-3-22, предназначен для передачи информационного сигнала в составе волоконно-оптических линий связи, управления и контроля, а также системах мониторинга, изготавливается для общепромышленного применения. ОК может содержать от 1 до 96 оптических волокон. В кабеле допускается комбинация разнотипных оптических волокон (ОВ), оптические модули имеют различную цветовую маркировку для однозначности их монтажа.

Преимущества ОК:

  • ОК прочен к раздавливающему усилию, не менее 0,2 кН/см
  • ОК выдерживает статическое растягивающее усилие, не более 7,0 кН
  • ОК стоек к воздействию землетрясений 9 баллов над нулевой отметкой до 70м (первая категория сейсмостойкости по НП-031-01 в соответствии с ГОСТ 30546.1
  • Рабочая температура от +55 до -60 °С
  • Срок службы ОК-40 лет

Упаковка и маркировка:

Кабели поставляются на деревянных барабанах с диаметром шейки не менее 40 номинальных диаметров кабеля. Нижний конец кабеля длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично запаяны. Упаковка кабелей соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ . На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на кабель и основные данные по заказу в соответствии с требованиями ТУ. Паспорт качестсва может быть предварительно согласован с заказчиком.

Указания по монтажу:

Кабели могут прокладываться ручным или механизированным способом при температуре не ниже минус 10° С. При прокладке и монтаже кабелей не должны быть превышены допустимые растягивающие, раздавливающие, ударные и изгибные нагрузки. Разделка и монтаж кабеля должен проводиться способами и инструментами, исключающими его повреждение. Статический радиус изгиба кабеля при монтаже, прокладке и эксплуатации может быть не менее 20 диаметров кабеля. В процессе прокладки допускается радиус изгиба 250 мм. Радиус изгиба ОВ при монтаже может быть не менее 3 мм (в течение 10 минут). Статический радиус изгиба ОМ должен быть не менее 20 диаметров ОМ. Монтаж кабеля должен производиться с применением муфт, зажимов и других аксессуаров, имеющих сертификат или декларацию соответствия. Технические характеристики арматуры рекомендуется согласовывать с изготовителем кабеля.
