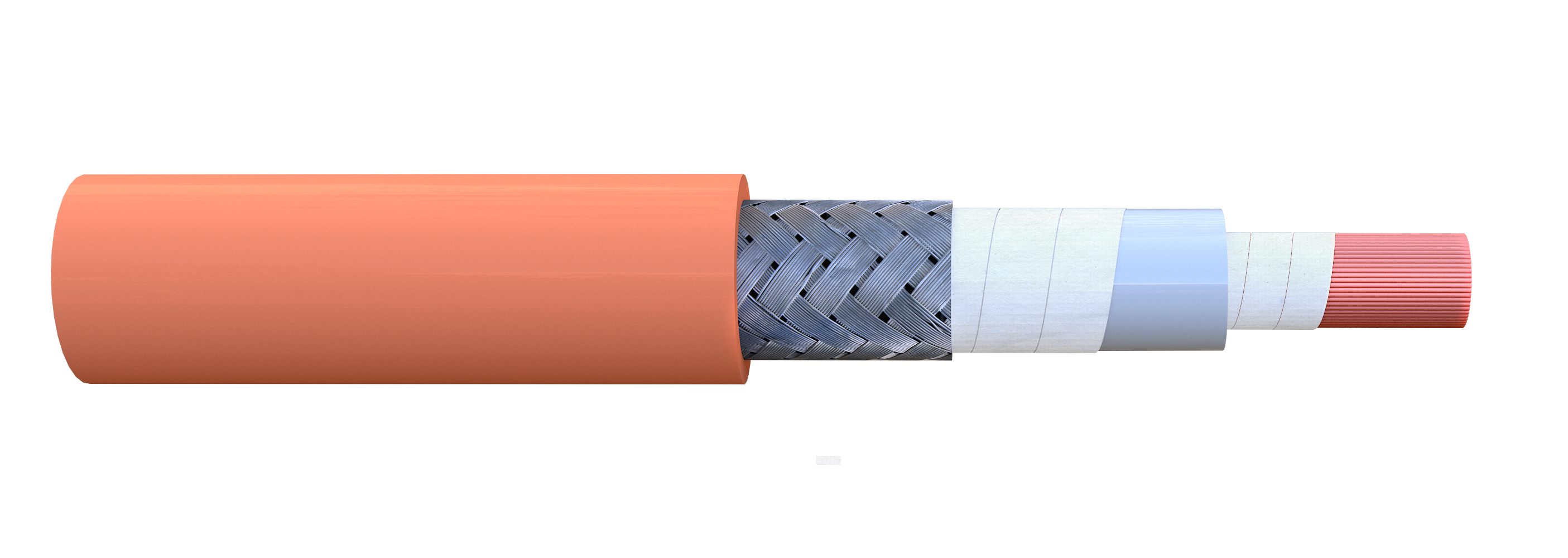

Провод гибкий для транспорта марки ПГВУЭ
ПГВУЭ - провод гибкий с изоляцией из поливинилхлоридного пластиката и оболочкой из полиуретана, экранированный. Применяется для гибкого соединения электрооборудования и приборов с номинальным постоянным напряжением до 1000 В на автомобильном транспорте, в буксируемых кабельных цепях или подвижных частях оборудования, для внутренней разводки в распределительных шкафах электрического и электронного оснащения. Данные провода могут заменить экранированные многожильные кабели двигателя там, где могут возникнуть проблемы ввиду ограниченного пространства или минимального радиуса изгиба кабеля.
ТУ 29.31.10-004-13390563-2020
| Количество и сечение жилы, мм2 | Наружный диаметр, мм* | Вес кг/м |
| 0,5 | 4,3±0,3 | 29,9 |
| 0,75 | 4,4±0,3 | 33,6 |
| 1,0 | 4,8±0,3 | 40,8 |
| 1,5 | 5,1±0,3 | 47,0 |
| 2,5 | 5,6±0,3 | 62,0 |
| 4,0 | 6,3±0,3 | 85,4 |
| 6,0 | 7,5±0,4 | 119,8 |
| 10,0 | 9,6±0,5 | 197,5 |
| 16,0 | 11,4±0,5 | 281,9 |
| 25,0 | 12,9±0,5 | 396,6 |
| 35,0 | 14,5±0,5 | 500,9 |
| 50,0 | 16,4±0,5 | 654,6 |
| 70,0 | 18,6±0,6 | 926,5 |
| 95,0 | 20,8±0,6 | 1192,2 |
| 120,0 | 23,5±0,6 | 1478,7 |
* По техническому заданию заказчика возможно изготовление продукции с иными массо-габаритными размерами
 Маркировка жил: |
белый, другие цвета по запросам |
 Конструкция жилы: |
жилы из медных проволок 5-6 класса гибкости |
 Минимальный радиус изгиба: |
при неподвижном применение: от 7,5 x D |
 Номинальное напряжение: |
600V AC / 1000V DC |
 Температурный диапазон: |
Подвижное применение: от -5°C до +70°C
|
 Электрические испытания: |
Проверка сопротивления жилы, сопротивления изоляции, испытание напряжением |
 Климатические исполнения |
Категория размещения – 1, 2 по ГОСТ 15150 |
| В соответствии с техническим заданием заказчика автотранспортный кабель/провод может быть выполнен в различных конфигурациях с частичным использованием других подобранных материалов | |
