Провод гибкий для подвижного соединения Эластокаб ПГТпПу-(0,5-120)/6*-Т100

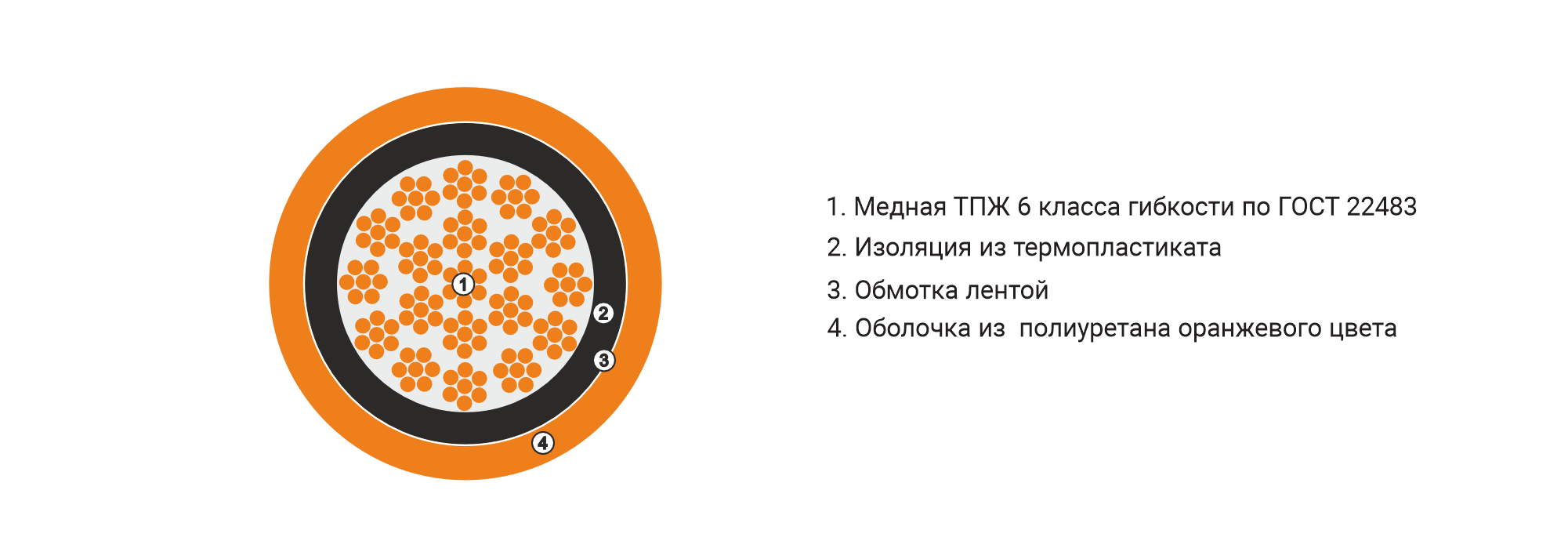

Эластокаб ПГТпПу - провод гибкий с изоляцией из термопластиката и оболочкой из полиуретана. Применяется для сверхгибкого соединения электрооборудования и приборов с номинальным постоянным напряжением до 1000 В на автомобильном транспорте, где не требуется электромагнитная
совместимость.
ТУ 29.31.10 - 020 - 13390563-2023
| Количество и сечение жилы, мм2 | Наружный диаметр, мм | Вес кг/м |
| 0,5 | 3,7±0,3 | 20,3 |
| 0,75 | 3,8±0,3 | 23,6 |
| 1,0 | 4,2±0,3 | 28,9 |
| 1,5 | 4,5±0,3 | 47,0 |
| 2,5 | 5,1±0,3 | 62,0 |
| 4,0 | 5,7±0,3 | 85,4 |
| 6,0 | 6,4±0,4 | 120,2 |
| 10,0 | 8,5±0,5 | 197,5 |
| 16,0 | 10,7±0,5 | 281,9 |
| 25,0 | 12,2±0,5 | 396,6 |
| 35,0 | 13,2±0,5 | 503,8 |
| 50,0 | 15,1±0,5 | 647,0 |
| 70,0 | 17,1±0,6 | 917,9 |
| 95,0 | 20,9±0,6 | 1213,2 |
| 120,0 | 22,6±0,6 | 1467,9 |
 Маркировка жил: |
белый, другие цвета по запросам |
 Конструкция жилы: |
жилы из медных проволок 5-6 класса гибкости |
 Минимальный радиус изгиба: |
при неподвижном применении:5 D при подвижном применении:7,5 D |
 Номинальное напряжение: |
600V AC / 1000V DC |
 Температурный диапазон: |
Температура эксплуатации: от -40° С до +100°С |
 Электрические испытания: |
Проверка сопротивления жилы, сопротивления изоляции, испытание напряжением |
 Климатические исполнения |
Категория размещения – 1, 2 по ГОСТ 15150 |
| В соответствии с техническим заданием заказчика автотранспортный кабель/провод может быть выполнен в различных конфигурациях с частичным использованием других подобранных материалов | |
Преимущества: |
