HybroAudio КВВЭЭнг(А)-LSLTX 2x(0,22-0,35)

Качественный и надежный акустический кабель для передачи аналоговых и цифровых сигналов в соответствии с протоколом DMX  512,  AES/EBU 110 Ом.
Проводники изготовлены из чистой электротехнической меди ТПЖ не менее 5 класса гибкости.

Для турового и стационарного применения,в т.ч. для прокладки  с учетом объема горючей нагрузки кабелей, во внутренних электрических установках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе многофункциональных высотных зданиях и зданиях-комплексов.



ТУ 27.32.13-018-13390563-2022

Связаться с менеджером
Скачать спецификацию
Конструкция
Внешний диаметр, мм
Масса, кг\км
Электрическое сопротивление ТПЖ,
не более Ом/км по ГОСТ 22483
Радиус изгиба, мм
2х0,22
5,2
45,7
91,7
52
2х0,35
5,4
47,2
60,0
54

Номинальное переменное напряжение до 220В (для систем 220/380В) или постоянное напряжение до 700В. Испытание напряжением по ГОСТ 23286.
Выпускается по ТУ 27.32.13-018-13390563-2022.

Соответствует требованиям:
- Класс пожарной безопасности П1б.8.2.1.2.
- Класс пожарной безопасности П1б.8.1.2.1
- ТРТС 004/2011. О безопасности низковольтного оборудования.
- ГОСТ 31565. Кабельные изделия. Требования пожарной безопасности.
- ГОСТ 12.2.007.14075. Система стандартов безопасности труда. Кабели и кабельная арматура.
- ГОСТ 15150. Условия хранения продукции.

Сертификат соответствия:
№ ЕАЭС C-RU.ЯД01.В.00190/23 Серия RU № 0424810.



 температура   Диапазон рабочих температур от -40 до +70°С
 температура   Температура монтажа до -15°С
 минимальный радиус    Минимальный радиус изгиба 10 D
 срок хранения   Срок хранения кабеля при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – не менее 25 лет. Исчисляется с момента изготовления кабеля.
 гарантия завода    Гарантия завода изготовителя 3 года со дня ввода в эксплуатацию. Гарантийный срок исчисляют с
даты ввода в эксплуатацию, но не позднее 6 месяцев с даты
реализации кабеля заводом-изготовителем

Кабель предназначен для стационарной, внутренней и внешней прокладки.
Может эксплуатироваться в условиях умеренного климата. Климатическое исполнения – УХЛ.
Категория размещения – 1, 2 по ГОСТ 15150.

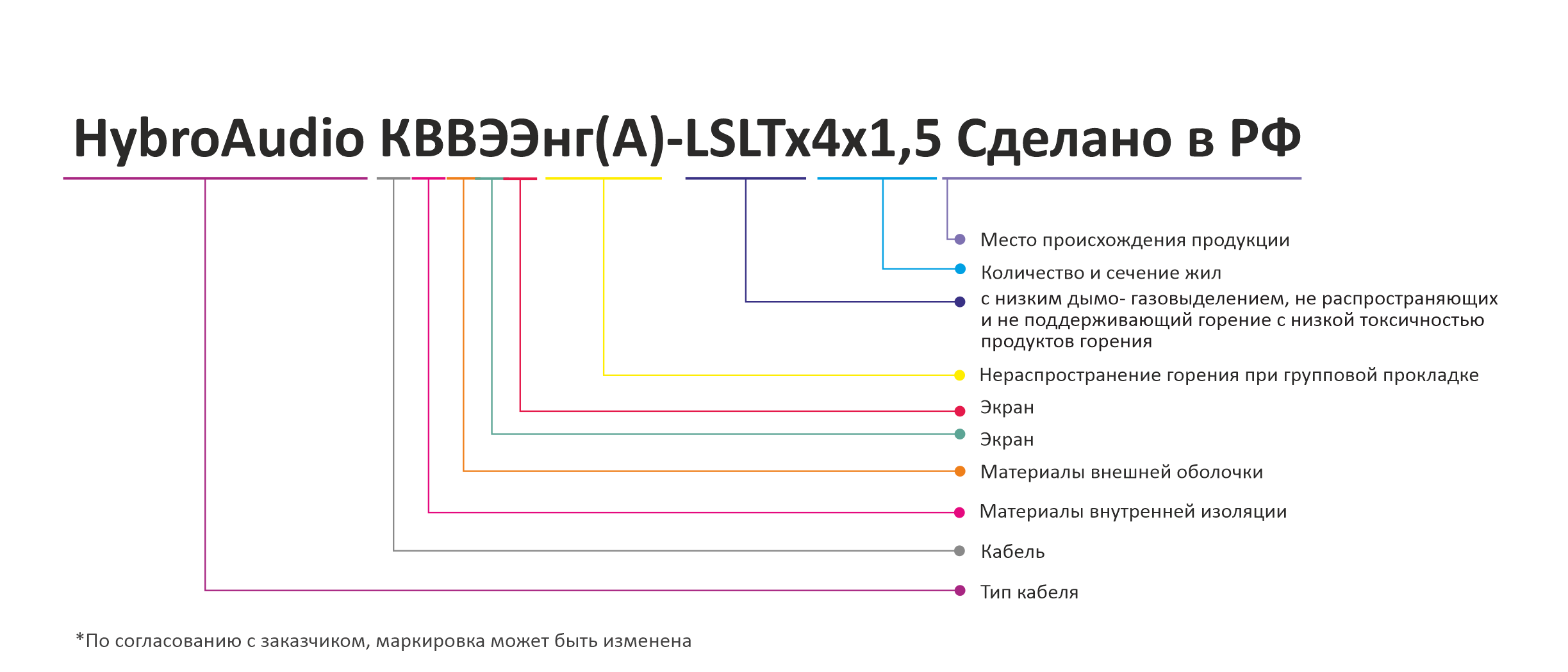

Маркообразование

Провода должны поставляться на деревянных барабанах или бухтах. Бухты должны быть перевязаны не менее чем в 3х местах и обернуты в стрейч-пленку. Количество отрезков на барабане и в бухте не ограничивается. Масса бухты должна быть не более 15 кг. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы кабеля герметично запаяны. Упаковка кабелей соответствует требованиям ГОСТ 18690.

На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на кабель и основные данные по заказу в соответствии с требованиями ТУ



Кабель предназначен для стационарной, внутренней, в т.ч. для групповой прокладки. Может эксплуатироваться в условиях умеренного климата. Климатическое исполнения – УХЛ. Категория размещения – 1, 2 по ГОСТ 15150.
