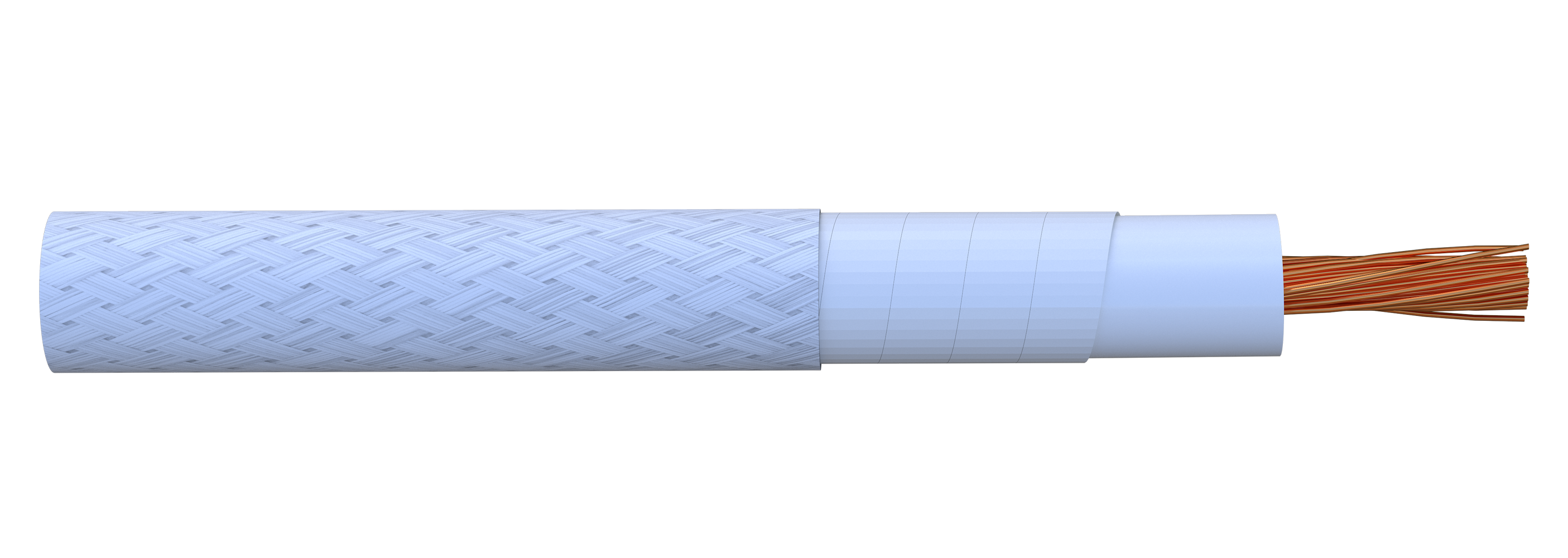

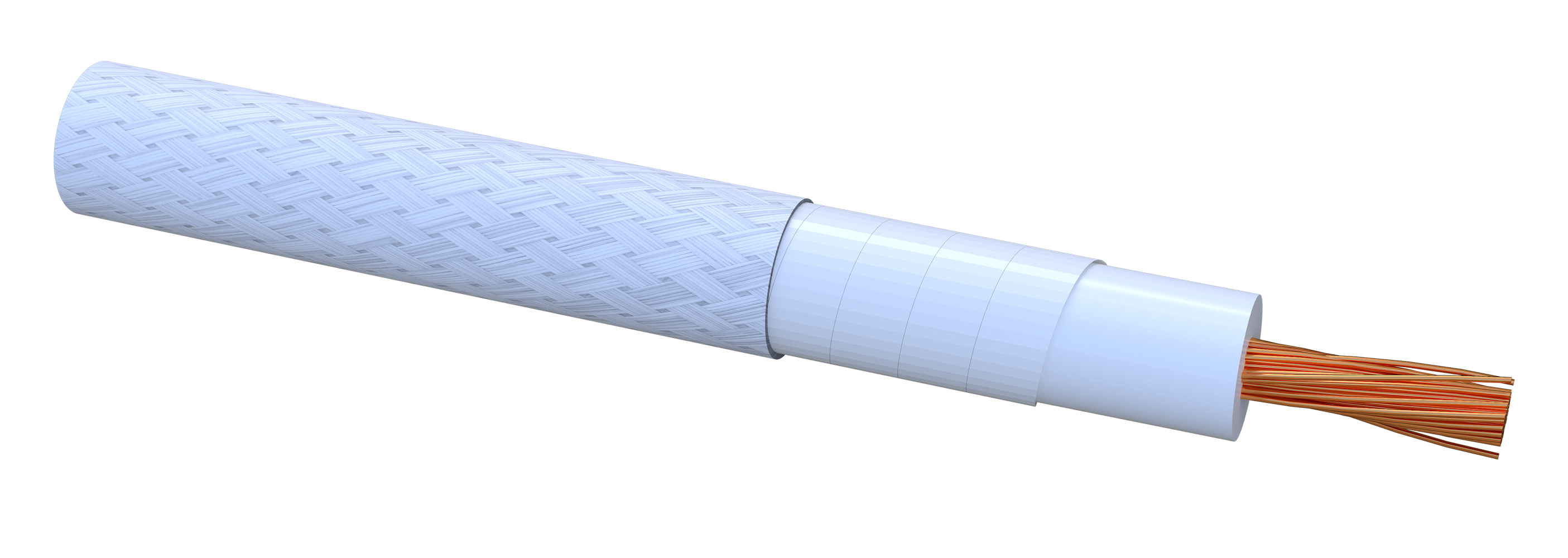

Провода выводные ПВКФО с изоляцией класса нагревостойкости "Н" на напряжение 6 кВ

Провода высоковольтные, применяются в качестве выводных концов электродвигателей и трансформаторов, бортовой сети всех видов транспорта. Рабочая температура от - 60 до +180 °С. Провод устойчив к воздействию различных масел и лаков.

Связаться с менеджером

Скачать спецификацию

Сечение, мм²	Макс. электрическое сопротивление жилы 5 класса постоянному току, пересчитанное на 1 км длины и температуру 20 °С, Ом*	Мин. электрическое сопротивление изоляции проводов, пересчитанное на 1 км длины и температуру 20 °С, МОм	Макс. наружный диаметр, мм	*Расчётная масса 1 км кабеля, кг**
10	1,91	200	13,6	247
16	1,21	200	15,4	325
25	0,780	200	16,9	433
35	0,554	200	18,4	561
50	0,386	200	20,1	831

* параметры являются расчетными. Подробную информацию уточняйте у менеджеров

РАБОЧИЕ ПАРАМЕТРЫ:
Uраб. = 6000 В переменного тока номинальной частоты до 50 Гц.
Траб. = от минус 60 до 180 °С.

СТРОИТЕЛЬНАЯ ДЛИНА:
не менее 15 м.
Допускается сдача проводов длиной не менее 3 м в количестве не более 15 % от общей длины сдаваемой партии.

mark

ДОПОЛНИТЕЛЬНЫЕ ПАРАМЕТРЫ:

Провод после испытания в воде при +20 °С (± 5°С) в течение 6 часов должен выдержать испытание напряжением тока 18 кВ в течение 5 минут. Испытание проводится на изолированных жилах до наложения фторопластовой ленты.

НАДЕЖНОСТЬ:

Срок службы проводов при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – не менее 5 лет. Срок службы исчисляется с момента изготовления провода.

ГАРАНТИЯ ИЗГОТОВИТЕЛЯ:

Гарантийный срок эксплуатации проводов при соблюдении потребителем правил транспортирования, хранения, монтажа и эксплуатации – 2 года со дня ввода их в эксплуатацию.
